Reverse Engineering

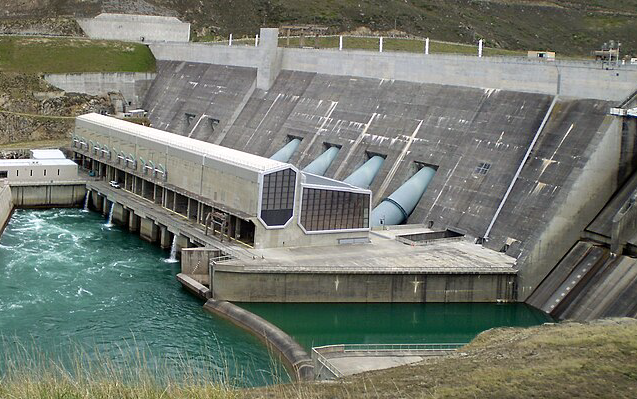

Für ein Wasserkraft-Projekt in Neuseeland wurden schlecht gescannte, meist handgezeichnete Elektrounterlagen aus 1980ern abgezeichnet und damit digitalisiert. Es handelt sich dabei Objekt um die Vorortsteuerschränke einer 220kV gasisolierten Schaltanlage (GIS).
Im gleichen Zuge wurden verschiedenste Modifikation zur Modernisierung der Anlage angebracht.
Die Herausforderung lag insbesondere in den sehr schlecht lesbaren Unterlagen. Viele Schriftzeichen waren unleserlich oder Querverweise liefen ins Leere.
Mit Geduld und Knowhow brachten wir die Unterlagen in einen verlässlichen Zustand. Dadurch ist der Beitreiber nun in der Lage die Teilanlage sicher und sauber zu Warten.

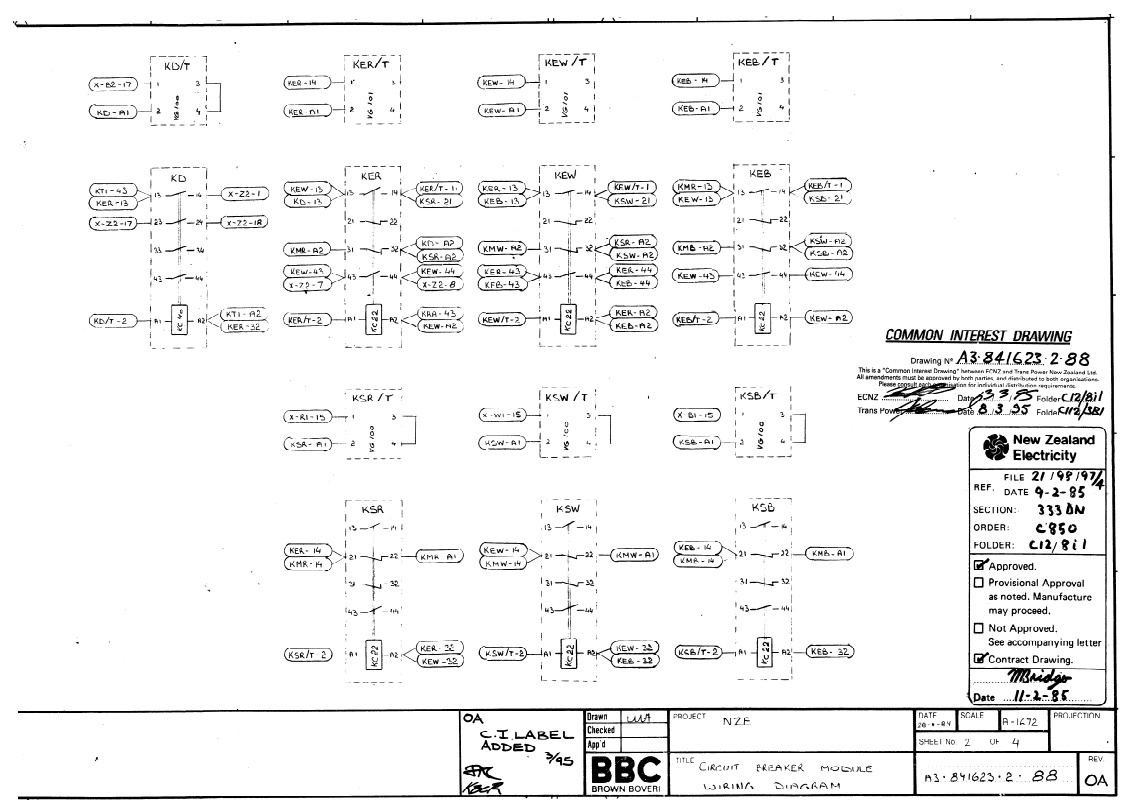

Vorher

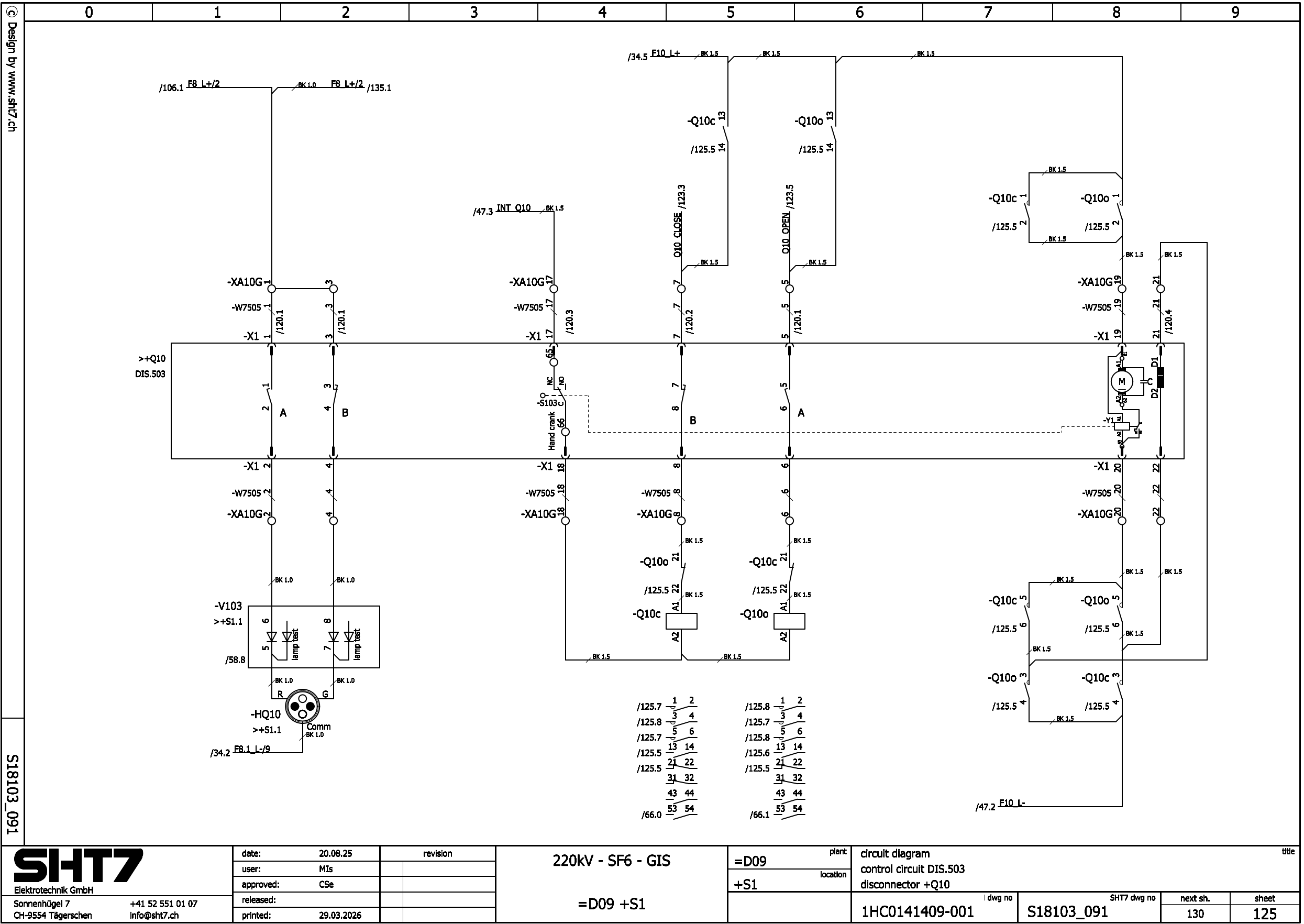

Nachher
